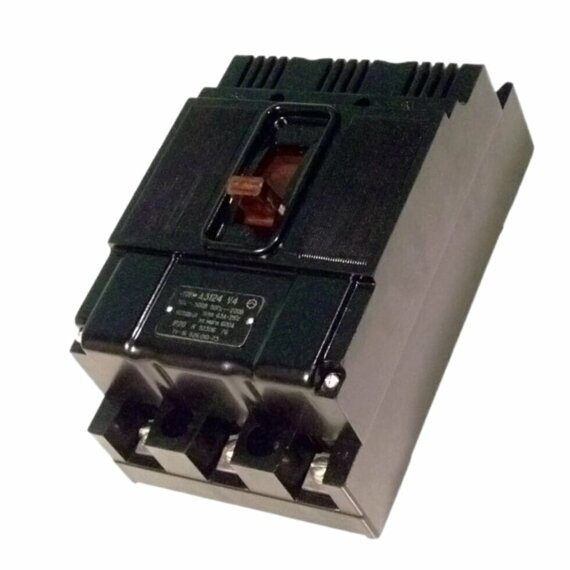

Автоматический выключатель А-3124 25А

Описание

Автоматические выключатели А3124 на 15А, 20А, 25А, 30А, 40А, 50А, 60А, 80А, 100А трехполюсные с электромагнитным и тепловым расцепителем предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 500В переменного тока частоты 50-60Гц. Для нечастых (до трех включений в час) оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Выключатели А3124 изготавливаются в климатическом исполнении — У4.

ПРИМЕНЕНИЕ

Используют автоматический выключатель А3124 для защиты электроустановок при нежелательных перегрузках и коротких замыканиях, а именно защита от перегрева проводов и кабелей в изоляции от неприемлемых температур нагревания в данных режимах. Применяют для немногократных оперативных коммутаций силовых электроцепей.

Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей.

Автоматические выключатели лучше использовать при температуре от +1°С до +40°С при влажности воздуха до 80%.

МАРКИРОВКА И УСЛОВНОЕ ОБОЗНАЧЕНИЕ

А37-ХХ (расшифровка на примере А3124)

• A31 – серия;
• Х – величина выключателя (2) – вторая величина (до 250А);
• Х – число полюсов (4) – имеет 3 полюса.
