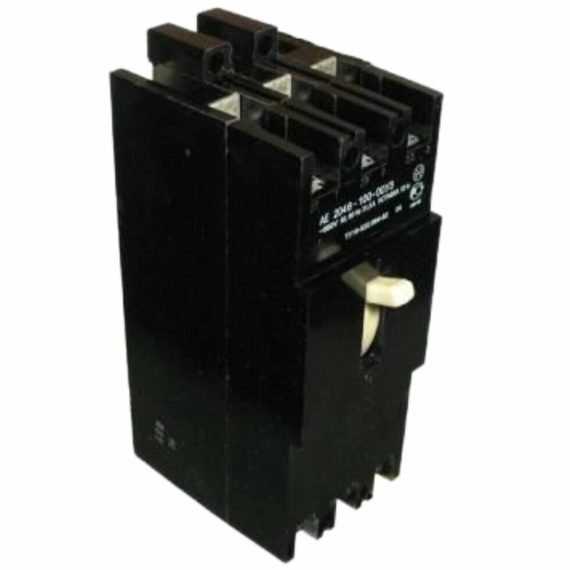

Автоматический выключатель АЕ-2056 63А

Описание

Выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2050М1, АЕ2060М1 с широким диапазоном рабочих токов от 0,6 А до 160 А, выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц на напряжения до 400 В и для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей, для нечастых оперативных включений и отключений линий.

АЕ 20ХХ Х ХХХ У3 ХХА ХХIn, где:
АЕ 20 — условное обозначение серии выключателя;
Х — номинальный ток корпуса выключателя, принимает значение:
4 — до 63 ампер;
5 — до 125 ампер;
6 — выключатель на 160А.
Х — условное обозначение встроенных расцепляющих устройств, принимает значение:
3 — только с электромагнитн ым расцепителем;
6 — комбинированный расцепитель;
P — поставляется без расцепителей (короче говоря, работает рубильником).
Х — принимает значение буквы М (модернизация выключателя) или она отсутствует.
ХХХ — три цифры обозначают наличие или отсутствие вспомогательных контактов, независимого расцепителя и регулировки теплового расцепителя соответственно:
первая цифра 1, 2, 3 или 4 — нет вспомогательных контактов, 1NO, 1NC или 1NO+1NC соответственно;
вторая цифра 0 или 2 — нет или есть независимый расцепитель соответственно;
третья буква O или P — отсутствие или наличие регулировки.
У3 — единственное климатическое исполнение и категория размещения.
ХХА — значение номинального тока теплового расцепителя (In) в амперах (от 10 до 160 ампер).
ХХIn — электромагнитный расцепитель приводит к размыкании контактов при достижении током КЗ значения 10 или 12 от In.

Описываемые автоматические выключатели:
АЕ 20 – маркировка серии автоматических выключателей;
56 – автоматы на номинальные токи 80А, 100А и 125А; классическое сочетание электромагнитного и теплового расцепителей;
М – условная маркировка модернизированного выключателя;
100 – все три цифры выделяют отсутствие вспомогательных контактов, независимого расцепителя, а также регулировки и температурной компенсации соответственно.
У3 – климатическое исполнение У; категория размещения 3 согласно ГОСТ 15150-69 .
80А – номинальный ток, А.
10 In – уставка по току срабатывания, фактически на порядок выше значения In.
