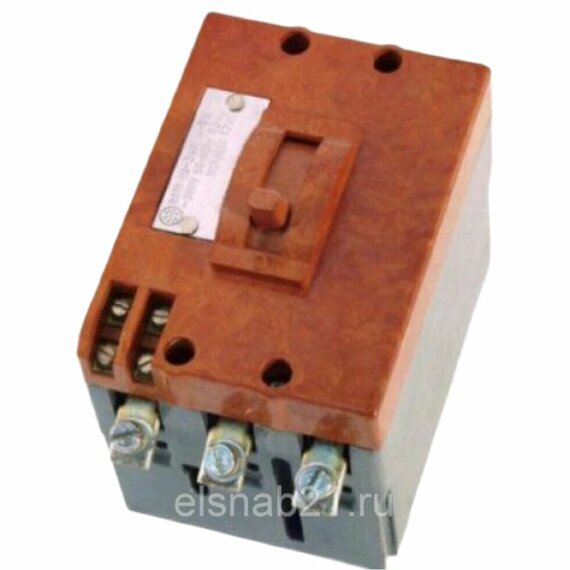

Автоматический выключатель ВА 21-29 50А

Описание

Выключатели автоматические серии ВА21 предназначены для проведения тока в нормальном режиме, защиты электрических цепей при токах перегрузки и КЗ, нечастых (до 30 в час) оперативных включений и отключений этих цепей, а также защиты, пусков и отключений (до 12 в час) электродвигателей.

Выключатели различаются: по числу полюсов (один, два, три); по роду тока главной цепи (постоянный, переменный); по наличию максимальных расцепителей тока (электромагнитный без выдержки времени для защиты при токах КЗ, электромагнитный с гидравлическим замедлением срабатывания, обеспечивающий обратнозависимую от тока выдержку времени в диапазоне начального тока срабатывания до значения токов уставки, для защиты при КЗ и перегрузках); без расцепителей (однополюсные выключатели постоянного тока); по наличию свободных контактов; по номинальному току максимальных расцепителей; по уставке; по току срабатывания максимальных расцепителей; по способу крепления (на панели, за панелью); по способу присоединения внешних проводников главной цепи (с передним - для выключателей с креплением на панели, с задним - для выключателей с креплением за панелью); по степени защиты.

Расшифровка ВА21-29

ВА21-29-Х₁-Х₂-ХХ₃-1-Х₄-ХХ₅-ХХ₆:
ВА - серия выключателя автоматического;
21 - серия аппарата
29 - номинальный ток 63 А;
- разделительный знак для исполнений со средней отключающей способностью 10 кА или буква В для исполнений с высокой отключающей способностью;
Х₁ - число полюсов: 1, 2, 3;
Х₂ - вид максимального расцепителя тока:
    0 - без максимальных расцепителей тока (однополюсные выключатели);
    2 - электромагнитный;
    4 - электромагнитный с гидравлическим замедлением срабатывания;
ХХ₃ - наличие или отсутствие свободных контактов:
    00 - отсутствуют;
    11 - один замыкающий и один размыкающий;
1 - ручной привод, стационарное исполнение;
Х₄ - вид привода и способ установки выключателя:
    0 - отсутствуют;
    6 - устройство блокировки в положении "отключено"
ХХ₅ - степень защиты по ГОСТ 14255-69: 20 - IР20; 00 - IР00;
ХХ₆ - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ3, УХЛ3.1, Т3.

Выключатели допускают работу в условиях эксплуатации М6 и М9 по ГОСТ 17516-72.
Однополюсные выключатели, предназначенные для работы в вагонах метрополитена, устойчивы к воздействию механических нагрузок по группе условий эксплуатации М25 по ГОСТ 17516-72.
Рабочее положение выключателей в пространстве - на вертикальной плоскости знаком "I" (вкл.) вверх. Допускается отклонение от рабочего положения не более + 5°. Выключатели с электромагнитными расцепителями допускают наклоны от вертикальной оси до 15° в любую сторону.
Степень защиты выключателей в соответствии с ГОСТ 14254-69:
IР00 - в пластмассовой оболочке.
IP-54 - двух- и трехполюсные выключатели в дополнительной металлической оболочке.
IР-30 - внутренние части выключателя в пластмассовой оболочке.
Двух- и трехполюсные выключатели в пластмассовой оболочке для крепления на панели при указании в заказе-наряде поставляются с дополнительными изолирующими крышками, обеспечивающими степень защиты зажимов для присоединения внешних проводников IР20.

Основные технические характеристики ВА21-29:

Наименование параметра	Значение параметра для типоисполнений
Наименование параметра	ВА21-29	ВА21-29	ВА21-29В	ВА21-29	ВА21-29	ВА21-29В
Число полюсов	1	2; 3	2; 3	1	2; 3	2; 3
Номинальное напряжение, В: переменного тока частотой 50 (60) Гц постоянного тока	380 240	380 440/–	660 440/–	380 240	380 440/–	660 440/–
Номинальный ток максимальных расцепителей тока: выключателей общего назначения однополюсных выключателей для метрополитена	0,6; 1; 1,6; 2; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 0,8; 1,6; 2,5; 4; 5; 10; 16; 25; 63
Максимальные расцепители тока	Электромагнитный			Электромагнитный с гидравлическим замедлением срабатывания
Уставки по току в зоне КЗ I/I_ном: выключатели переменного тока выключатели постоянного тока	1,5; 3; 12 1,5; 6	3; 12 6/–	3; 12 6/–	6; 12 6	6; 12 6/–	6; 12 6/–
Предельная коммутационная способность (Р-2), кА: в цепи переменного тока частотой 50–60 Гц: 660 В 380 В в цепи постоянного тока: 240 В 440 В	– 6 8 –	– 10 8/– 4/–	6 20 20/– 10/–	– 6 8 –	– 10 8/– 4/–	6 20 20/– 10/–
Одноразовая предельная коммутационная способность, кА (в цикле ВО): в цепи переменного тока частотой 50–60 Гц: 660 В 380 В в цепи постоянного тока: 240 В 440 В	– 8 10 –	– 12 10/– 5/–	6 30 – 12/–	– 8 10 –	– 12 30/– 5/–	6 30 – 12/–
Износостойкость, циклов ВО: общая коммутационная	30 000 16 000
Масса выключателей, кг, не более: в пластмассовой оболочке в металлической оболочке	0,55 –	0,95/1,3 4,3	0,95/1,3 4,3	0,65 –	1,1/1,5 4,3	1,1/1,5 4,3
