Пульт настройки для пускателей бесконтактных ПБР-3И PN1 ЯЛБИ.301433.008

Пульт ПН-1 выполняет следующие функции настройки и контроля модулей:
− просмотр и изменение программных настроек;
− просмотр состояния входов и выходов;
− изменение состояния выходов;
− оперативный контроль и установка значений переменных (коэффициентов) в технологическую программу пользователя;
− проверка канала интерфейса RS-485 в блоках контроллера КРОСС-500;
− вывод на дисплей сообщений об обнаруженных ошибках.
Пульт содержит дисплей - индикатор, клавиатуру, источник звука и каналы с интерфейсами RS-232, RS-485. Пульт выполняет программные настройки яркости подсветки и контрастности изображения на дисплее; автоматическую настройку скорости обмена по интерфейсам RS-232, RS-485.

Напряжение питания – напряжение постоянного тока (5 ± 0,1) В, получаемое от модулей через разъем интерфейса RS232.  Масса пульта- не превышает 0,3 кг.
Рабочие условия применения пульта:
− температура окружающего воздуха от плюс 5 до плюс 50 °С;
− относительная влажность воздуха до 95 % при температуре 35 °С;
− атмосферное давление от 84 до 106,7 кПа;
− синусоидальная вибрация с частотой до 25 Гц с амплитудой не более 0,1 мм.
Степень защиты пульта IP30 по ГОСТ 14254-96.

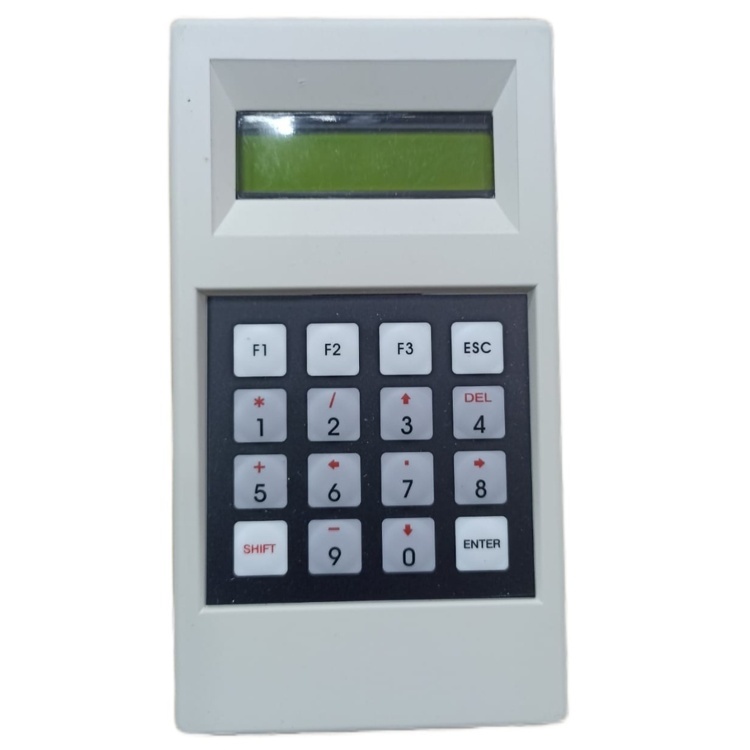

Пульт представляет собой печатную плату, на которой установлены элементы схемы. Плата размещена в изолированном корпусе, состоящем из крышки и основания. На крышке пульта размешена клавиатура и световое поле дисплея. На основании расположены разъемы: − разъем "RS232" для подключения к модулю по интерфейсу RS-232 и питания пульта напряжением постоянного тока 5 В от модуля; − разъем "RS485" для подключения к модулю по интерфейсу RS-485 при проверке.
